　　鸭蛋圆椭圆管尺寸计算方法

　　一、鸭蛋圆椭圆管的定义与截面特征

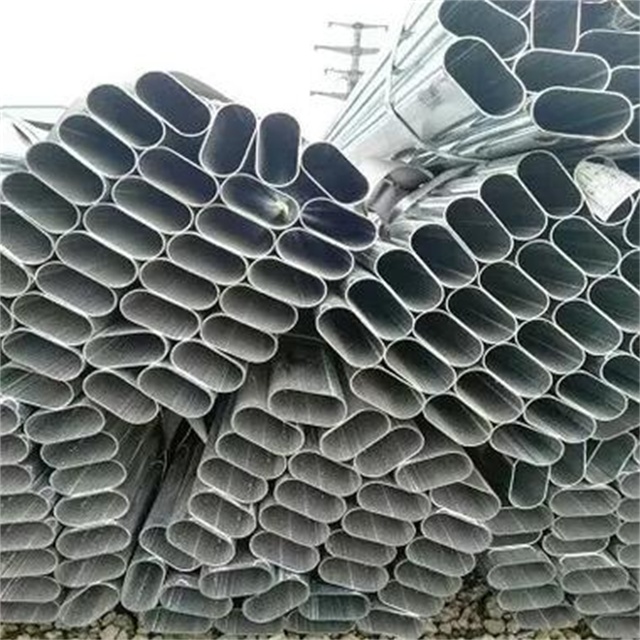

　　鸭蛋圆椭圆管是一种横截面形状介于正椭圆与近似鸭蛋形的异型钢管，其长轴与短轴比例较大，且长轴方向可能存在轻微弧度变化或两端圆角过渡，整体类似鸭蛋的扁平轮廓。其核心尺寸参数包括：

　　长轴(A)：截面最长方向的直径。

　　短轴(B)：截面最短方向的直径。

　　壁厚(t)：管壁的厚度。

　　圆角半径(R)(可选)：长轴两端或边缘的圆角过渡半径(若存在)。

　　二、鸭蛋圆椭圆管尺寸计算方法

　　1. 基础尺寸计算

　　鸭蛋圆椭圆管的尺寸通常通过以下步骤确定：

　　确定长轴(A)与短轴(B)：

　　根据设计需求或应用场景，先确定长轴和短轴的长度。例如：

　　长轴(A)= 60mm

　　短轴(B)= 30mm

　　计算截面面积(近似)：

　　若忽略圆角过渡，截面面积可近似为椭圆面积：

　　面积=π× 2A× 2B=π×15×30≈1413.7mm 2

　　计算理论重量：

　　根据钢材密度(7.85 g/cm³)和壁厚(t)，计算每米重量：

　　重量(kg/m)=0.02466×t×[2×(A+B)−4t]×π/4

　　(公式推导基于椭圆周长近似公式，实际重量可能因工艺略有差异)

　　2. 考虑圆角过渡的尺寸计算

　　若鸭蛋圆椭圆管存在圆角过渡(R)，需调整尺寸计算：

　　圆角半径(R)：

　　通常为短轴的10%-20%，例如：

　　R=0.15×B=0.15×30=4.5mm

　　修正截面面积：

　　圆角部分面积可通过积分或近似公式计算，但工程中通常忽略其影响，仍采用椭圆面积近似。

　　3. 尺寸标注示例

　　鸭蛋圆椭圆管的尺寸标注通常为：

　　A×B×t(R)，例如：

　　60×30×3(4.5)：表示长轴60mm，短轴30mm，壁厚3mm，圆角半径4.5mm。

　　若无圆角，可简化为：60×30×3。

　　三、鸭蛋圆椭圆管尺寸设计要点

　　长轴与短轴比例：

　　比例通常为1.5:1至3:1，比例越大，形状越接近鸭蛋形。

　　比例过高可能导致力学性能下降，需根据载荷需求调整。

　　壁厚选择：

　　壁厚需满足强度要求，通常为2-6mm，具体根据载荷计算。

　　圆角过渡设计：

　　圆角可减少应力集中，提高抗疲劳性能，但会增加加工成本。

　　公差控制：

　　长轴、短轴、壁厚的公差需符合标准(如GB/T 3094)，确保装配精度。

　　四、鸭蛋圆椭圆管与正椭圆管的对比

　　五、鸭蛋圆椭圆管尺寸计算案例

　　案例：设计一款用于家具框架的鸭蛋圆椭圆管，要求：

　　长轴(A)= 50mm

　　短轴(B)= 25mm

　　壁厚(t)= 2.5mm

　　圆角半径(R)= 3mm

　　计算步骤：

　　截面面积：

　　面积≈π×250×225=π×25×12.5≈981.75mm

　　2理论重量：

　　重量(kg/m)=0.02466×2.5×[2×(50+25)−4×2.5]×π/4

　　=0.02466×2.5×(150−10)×0.785≈6.8kg/m

　　尺寸标注：

　　50×25×2.5(3)

　　六、鸭蛋圆椭圆管尺寸设计的注意事项

　　避免过度扁平化：

　　长轴与短轴比例过高可能导致管材在短轴方向易变形，需通过增加壁厚或优化结构补偿。

　　圆角过渡的合理性：

　　圆角半径过小可能导致加工困难，过大则影响鸭蛋形外观。

　　与连接件的匹配：

　　尺寸设计需考虑与其他部件(如接头、支架)的连接方式，确保装配可行性。

　　标准化与定制化：

　　优先选择标准尺寸以降低成本，特殊需求可定制，但需增加模具费用和交货周期。

　　总结

　　鸭蛋圆椭圆管的尺寸计算需综合考虑长轴、短轴、壁厚和圆角半径等参数，并通过理论公式或工程近似方法确定截面面积和重量。设计时需关注长轴与短轴比例、壁厚选择、圆角过渡合理性以及与连接件的匹配性。通过合理设计，鸭蛋圆椭圆管可在家具、装饰、特殊机械结构等领域发挥其独特的力学和美观优势。
