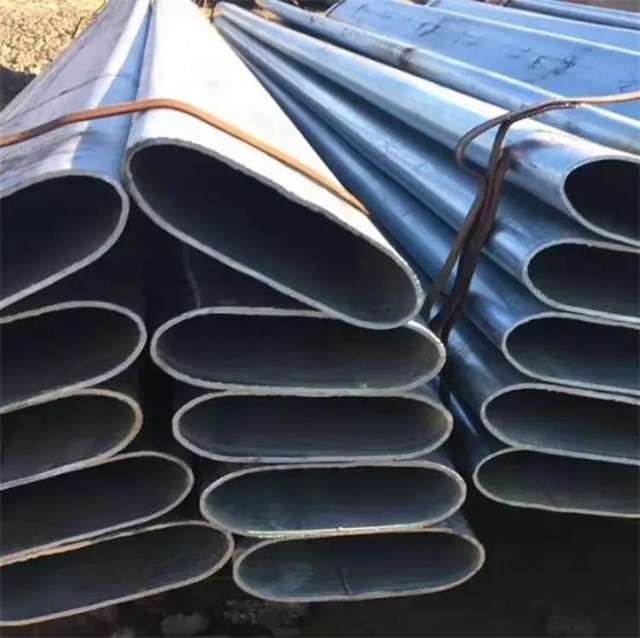

大口径椭圆管折弯过程

来源：http://www.dcsscm.com 时间：2025/6/26 8:44:09

　　大口径椭圆管折弯过程解析

　　大口径椭圆管的折弯是一个复杂且技术要求较高的工艺过程，需要综合考虑材料特性、设备能力、模具设计以及操作技巧等多方面因素。以下是针对大口径椭圆管折弯过程的详细解析：

　　一、前期准备

　　材料评估

　　材质分析：明确椭圆管的不锈钢材质(如304、316L等)，了解其屈服强度、延伸率等力学性能，为折弯参数设定提供依据。

　　尺寸测量：精确测量椭圆管的外径、壁厚、椭圆度等关键尺寸，确保折弯后尺寸精度符合要求。

　　设备与模具选择

　　折弯机选型：根据椭圆管规格选择合适的折弯机，确保其最大折弯力、工作台尺寸等参数满足加工需求。

　　模具设计：定制专用折弯模具，模具形状需与椭圆管截面匹配，避免折弯过程中产生压痕或变形。

　　工艺规划

　　折弯角度与半径：根据设计图纸确定折弯角度和最小弯曲半径，确保折弯后管材不发生破裂或过度变形。

　　工序安排：对于复杂折弯件，需规划折弯顺序，避免后续折弯对已成型部分造成干扰。

　　二、折弯操作

　　装夹定位

　　夹具固定：使用专用夹具将椭圆管牢固固定在折弯机工作台上，确保折弯过程中管材不发生滑动或偏移。

　　定位标记：在管材上标记折弯位置，确保每次折弯位置准确。

　　参数设定

　　折弯力调整：根据材料特性和管材尺寸调整折弯力，避免力过大导致管材破裂或力过小导致折弯不到位。

　　速度控制：合理设置折弯速度，过快可能导致管材表面划伤，过慢则影响生产效率。

　　折弯实施

　　首次折弯：缓慢启动折弯机，观察管材变形情况，及时调整参数。

　　多道次折弯：对于需要多次折弯的工件，每次折弯后需检查尺寸精度和表面质量，必要时进行修正。

　　三、质量控制

　　尺寸检测

　　角度测量：使用角度尺或激光测量仪检测折弯角度，确保符合设计要求。

　　直线度检查：检查折弯后管材的直线度，避免因折弯导致管材扭曲。

　　表面质量检查

　　外观检查：目视检查管材表面是否有划痕、压痕、裂纹等缺陷。

　　无损检测：对于关键部位，可采用超声波或磁粉探伤等方法检测内部缺陷。

　　力学性能验证

　　拉伸试验：对折弯后的管材进行拉伸试验，验证其强度是否满足要求。

　　硬度测试：检测折弯部位硬度，确保材料性能未因折弯而显著下降。

　　四、常见问题与解决方案

　　管材破裂

　　原因：折弯半径过小、折弯力过大、材料韧性不足。

　　解决方案：增大折弯半径、降低折弯力、选用韧性更好的材料。

　　表面划伤

　　原因：模具表面粗糙、夹具固定不当、折弯速度过快。

　　解决方案：打磨模具表面、调整夹具压力、降低折弯速度。

　　尺寸偏差

　　原因：设备精度不足、模具磨损、装夹定位不准确。

　　解决方案：定期校准设备、更换磨损模具、提高装夹定位精度。

　　五、优化建议

　　工艺模拟

　　使用有限元分析软件对折弯过程进行模拟，预测变形情况，优化工艺参数。

　　模具改进

　　采用高强度、高耐磨材料制作模具，延长模具使用寿命，提高折弯质量。

　　操作培训

　　对操作人员进行专业培训，提高其操作技能和质量意识，减少人为因素导致的质量问题。
