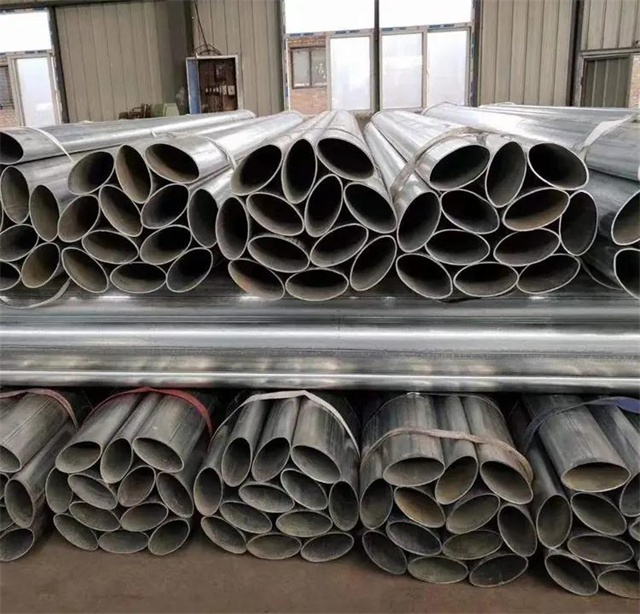

大口径椭圆钢管椭圆度测量

来源：http://www.dcsscm.com 时间：2025/7/24 9:26:43

　　大口径椭圆钢管椭圆度测量方法及要点如下：

　　一、椭圆度定义与计算公式

　　椭圆度是指圆柱面(如钢管)横截面上*大外径与*小外径之差与标称外径的比值，计算公式为：

　　椭圆度=DDmax−Dmin×100%

　　二、测量方法

　　1. 接触式测量法

　　机械式测量法：

　　使用杆规、卡规、千分尺等工具，对钢管做米字4轴或双米字8轴直径测量，*终求得椭圆度。

　　适用范围：测量范围可达500~2000mm，适合大口径钢管。

　　优点：成本低，操作简单。

　　缺点：效率较低，依赖人工操作，精度受人为因素影响。
