无缝椭圆管全面解析

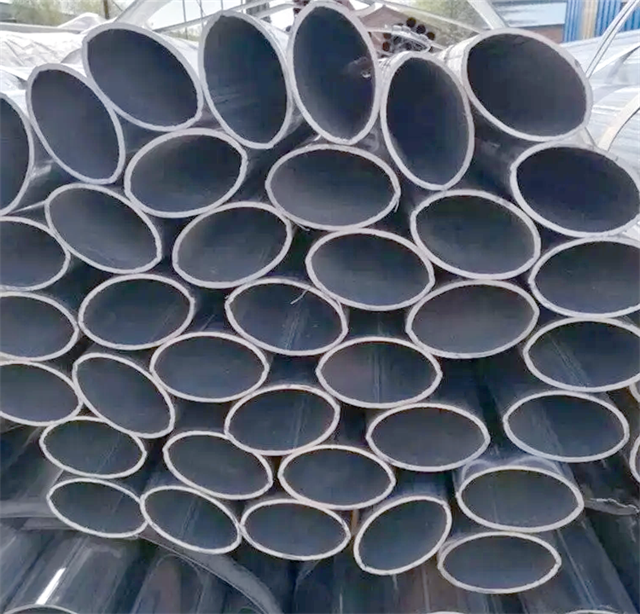

一、无缝椭圆管定义与核心优势

定义：无缝椭圆管是通过热轧、冷拔或旋压工艺直接成型的无焊缝中空椭圆截面钢管，其壁厚均匀、力学性能优异，适用于高压、高强度或高精度要求的场景。
核心优势：

• 无焊缝缺陷：避免焊缝处的应力集中、裂纹或腐蚀风险，使用寿命提升30%~50%。

• 高强度与韧性：抗拉强度≥420MPa（普通碳钢），延伸率≥20%，适合承受动态载荷。

• 高精度尺寸：公差可控制在±0.1mm以内（冷拔工艺），满足精密机械需求。

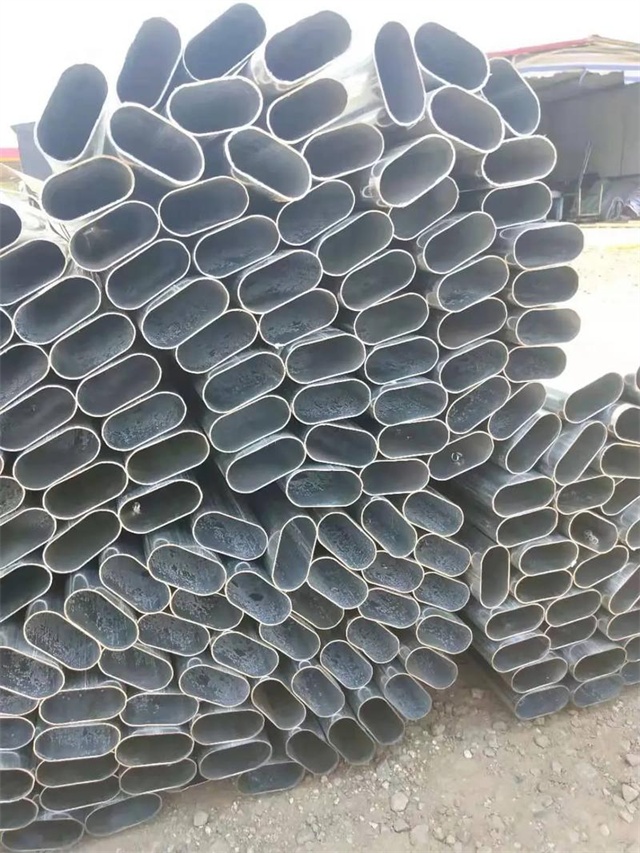

二、无缝椭圆管规格参数与标准

1. 关键尺寸参数

• 横截面尺寸：

• 长轴（a）：20mm~300mm（常见：40mm~150mm）。

• 短轴（b）：10mm~150mm（通常为长轴的1/3~2/3）。

• 壁厚（t）：1.0mm~10mm（根据压力与强度需求选择）。

• 长度：定制（通常≤12m，超长管需分段生产并焊接）。

2. 国内外标准对比

三、无缝椭圆管生产工艺与性能对比

1. 主流生产工艺

2. 工艺选择建议

• 大尺寸/低成本：选热轧成型（如100×50mm，壁厚5mm）。

• 高精度/小尺寸：选冷拔成型（如60×30mm，壁厚2mm）。

• 异形截面：选旋压成型（如带凹槽或加强筋的椭圆管）。

四、无缝椭圆管力学性能与选型

1. 力学性能计算

• 抗弯强度：长轴方向抗弯刚度公式 $I=\frac{\pi a{b}^3}{64}$，短轴方向抗弯刚度 $I=\frac{\pi b{a}^3}{64}$。

• 100×50mm无缝椭圆管（壁厚4mm，Q345B）：

• 长轴方向抗弯模量 $W=\frac{I}{a/2}=127,000{\text{mm}}^3$。

• 短轴方向抗弯模量 $W=\frac{I}{b/2}=10,160{\text{mm}}^3$。

• 示例：

• 抗压强度：根据壁厚与材质屈服强度计算，公式 $P=\frac{2{\sigma }_{y}t}{D}$（D为等效直径）。

2. 选型关键因素

• 载荷类型：

• 静态载荷：优先选Q235B材质，壁厚2~3mm。

• 动态载荷：选Q345B或40Cr合金钢，壁厚≥4mm。

• 工作环境：

• 高温：选耐热钢（如35CrMo），最高耐温500℃。

• 低温：选低温钢（如16MnDR），最低使用温度-40℃。

五、无缝椭圆管质量检测与标准

1. 关键检测项目

2. 表面质量要求

• 无裂纹、折叠：100%涡流探伤（ET）或超声波探伤（UT）。

• 表面粗糙度：Ra≤3.2μm（冷拔管），Ra≤6.3μm（热轧管）。

六、无缝椭圆管应用案例

1. 机械制造领域

• 液压缸体：选120×60mm，壁厚8mm，45#钢调质处理，抗拉强度≥600MPa。

• 传动轴：选80×40mm，壁厚5mm，40Cr合金钢，表面渗碳淬火（HRC58~62）。

2. 石油与化工领域

• 高压管道：选100×50mm，壁厚6mm，316L不锈钢，耐压10MPa，耐腐蚀性提升5倍。

• 换热器管束：选50×25mm，壁厚2mm，铜镍合金（B10），导热系数≥200W/(m·K)。

3. 汽车与航空领域

• 汽车稳定杆：选60×30mm，壁厚3mm，50CrVA弹簧钢，疲劳寿命≥50万次。

• 航空导管：选40×20mm，壁厚1.5mm，钛合金（TC4），密度降低40%，强度提升30%。

七、采购指南与避坑建议

1. 采购建议

• 标准优先：优先选用GB/T或DIN标准规格，成本低、交期快（10~15天）。

• 非标定制：

• 明确长轴、短轴、壁厚、长度、材质、热处理要求。

• 批量≥3吨可协商模具分摊，单价降低20%~30%。

• 表面处理：高精度需求选冷拔+抛光（成本+25%，表面粗糙度Ra≤0.8μm）。

2. 避坑指南

• 材质混淆：低质20#钢冒充45#钢，要求提供材质报告并抽样检测硬度（HRC值需≥28）。

• 尺寸超差：热轧管尺寸偏差大，需用三坐标测量仪实测。

• 金相缺陷：避免出现魏氏组织或带状组织，要求提供金相检测报告。

八、总结

1. 选型核心：根据载荷类型、工作环境、精度需求三要素综合决策，优先选用标准规格。

2. 工艺选择：大尺寸选热轧，高精度选冷拔，异形截面选旋压。

3. 质量控制：通过尺寸检测、金相分析、硬度测试确保性能达标。

通过以上指南，可高效完成无缝椭圆管的选型、采购与质量控制，平衡性能、成本与交付周期。
